Углубленное вибродиагностическое обследование

Вибрация (лат. vibratio — колебание, дрожание) — механические колебания тела относительно опорного положения равновесия.

Вибрация свойственна всем работающим механизмам.

Вибродиагностика позволяет определить состояние агрегата, выявить различные дефекты оборудования:

  • дефекты подшипников качения (дефекты на наружной, внутренней обоймах подшипника, телах качений, износ сепаратора)
  • дефекты подшипников скольжения
  • качество монтажа подшипниковых узлов
  • качество проведения ремонтных работ связанных со сборкой/разборкой агрегата
  • проблемы со смазкой (загрязнение, недостаточность)
  • электромагнитные дефекты
  • дисбаланс рабочего колеса, бой вала
  • несоосность валов
  • нежесткость опорной системы механизма
  • ослабление опор, дефекты фундамента
  • обрыв анкерных болтов
  • несоосность шкивов
  • износ шкивов и ремней
  • дефекты муфтовых соединений
  • дефекты зубчатых передач
  • дефекты винтовых пар
  • дефекты рабочих колес.

Углубленное вибродиагностическое обследование позволяет:

  • повысить надежность роторного оборудования
  • выявить и предупредить отказы и неисправности
  • определить состояние оборудования
  • оптимизировать планирование текущего и капитального ремонта
  • уменьшить затраты на закупку запчастей и расходных материалов

Проведение работ по углубленному вибродиагностическому обследованию включает в себя:

1. Сбор и анализ технической информации об оборудовании:

  • наименование и технологический номер агрегата
  • кинематическая схема агрегата
  • номинальная скорость вращения ротора агрегата
  • обозначение диагностируемых подшипников.

2. Составление плана проведения вибродиагностики:

  • определение количества точек замера
  • определение и введение исходных данных в программу для проведения корректных измерений
  • составление маршрута вибродиагностики.

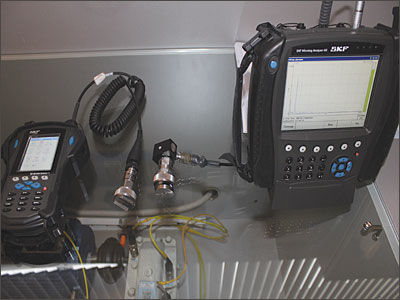

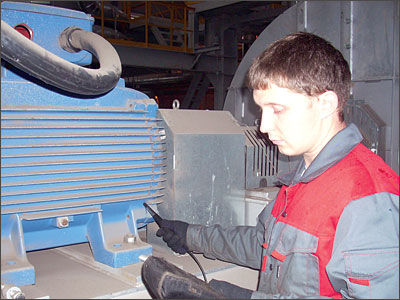

3. Проведение измерений на оборудовании:

  • по методу измерения SPM (спектр ударных импульсов)
  • по методу огибающей
  • по методу измерения EVAM (прямой спектр)
  • по методу измерения общей интенсивности вибрации по стандарту ГОСТ ИСО 10816 (в горизонтальном, вертикальном и осевом направлениях).

4. Обработка и анализ результатов измерений:

  • спектральный анализ по методу измерений SPM
  • спектральный анализ по методу огибающей
  • спектральный анализ по методу измерений EVAM
  • анализ результатов измерений по ГОСТ ИСО 10816
  • анализ состояния смазки
  • общая оценка результатов вибродиагностического обследования.

5. Составление подробного отчета:

  • обозначение цели работ
  • краткое описание процесса выполненных работ
  • подготовка и предоставление графического материала (фотографии, спектры вибрации, оценочные рамки состояния подшипников)
  • приведение численных результатов измерений на оборудовании
  • предоставление заключения по выполненным работам
  • выработка рекомендаций
  • заверка отчета печатью и подписями исполнителей работ.

6. Ведение базы данных (статистики) по диагностируемому агрегату
