Аббревиатура SPM является сокращением от «Shock Pulse Method», что в переводе означает «Метод ударных импульсов». Это — запатентованный метод использования ударных импульсов от подшипников качения в качестве основы для эффективного мониторинга и диагностики условий работы и состояния этих подшипников качения.

Ударные импульсы — это ударные волны малой энергии, генерируемые подшипниками качения вследствие соударений и изменений давления в зоне качения этих подшипников в течение всего срока службы подшипников и распространяющиеся в материалах деталей подшипника, подшипникового узла и прилегающих к ним деталей.

Метод ударных импульсов SPM был впервые разработан в 1969 году. С течением времени метод SPM был дополнен и усовершенствован, и в настоящее время он позволяет оценивать условия смазки даже неповрежденных подшипников. Поэтому технический персонал может не только вовремя обнаруживать возникающие повреждения тел и дорожек качения, но и предотвращать само их появление путем поддержания и улучшения условий смазки — самой главной причины выхода из строя подшипников.

На сегодняшний день метод ударных импульсов SPM стал всемирно признанной философией, используемой для обеспечения надежности работы оборудования.

Основные задачи применения метода ударных импульсов SPM:

• получение заблаговременного предупреждения об ухудшении условий смазки подшипников для осуществления своевременной замены смазки по ее фактическому состоянию
• получение заблаговременного предупреждения об ухудшении условий работы подшипников вследствие различных внешних воздействий для принятия своевременных мер по устранению этих воздействий (например, перегрузки, существенного дисбаланса, несоосности и т.п.)
• получение заблаговременного предупреждения о появлении дефектов подшипников для планирования своевременных замен подшипников
• сведение к минимуму простоев оборудования
• сведение к минимуму рисков отказов оборудования и обеспечение надежности его работы

Измерения по методу ударных импульсов SPM могут выполняться с помощью ряда переносных диагностических приборов и с помощью стационарных диагностических систем фирмы «SPM Instrument» наряду со спектральным анализом ударных импульсов SPM Спектр, измерениями интенсивности вибрации по стандартам ISO, спектральным анализом вибрации EVAM и другими измерительными функциями.

Функциональные возможности и допускаемые параметры настроек метода ударных импульсов SPM в большинстве случаев почти одинаковы для различных приборов и систем, исключая определенную разницу между LR/HR и dBm/dBc. Просим Вас при выборе диагностического оборудования всегда обращать внимание на технические данные конкретных измерительных устройств.

Различие между ударными импульсами SPM и вибрацией

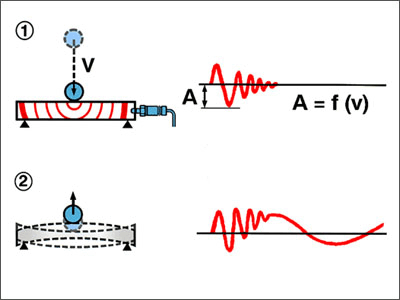

Измерения ударных импульсов и измерения вибрации являются принципиально различными методами измерений. Рассмотрим последовательность событий при падении металлического шарика на металлический брусок, см. рисунок:

В начальный момент касания тел соприкасающиеся молекулы вырабатывают ударные волны, которые распространяются в материалах обоих тел. Амплитуда такой ударной волны — это функция скорости соударения тел, она не зависит от их массы и формы. Метод SPM анализирует это первое событие — ударный импульс, распространяющийся в материале. Далее в результате упругой деформации возникает затухающая вибрация бруска, которая зависит от скорости, массы и формы соприкасающихся тел. Метод измерений вибрации анализирует это второе событие — вибрационные колебания тела.

Как измеряются ударные импульсы SPM?

Датчик ударных импульсов SPM воспринимает и усиливает входящие ударные импульсы на своей резонансной частоте 32 кГц. Измеряется только первый фронт ударной волны. В связи с тем, что измеряется только первый фронт, а остальная часть ударной волны игнорируется, отсутствует необходимость точного воспроизведения датчиком ударных импульсов SPM всей осциллограммы колебательного процесса. Поэтому одинаково хорошо работают как «жестко» установленные стационарные датчики ударных импульсов SPM с резьбовым креплением, так и переносные датчики ударных импульсов SPM, имеющие подпружиненный контакт с поверхностью механизма — ведь им вообще не надо воспроизводить форму колебательного процесса на частоте 32 кГц, — достаточно передать лишь амплитуду первого фронта ударной волны.

Вибрация механизма частично отфильтровывается самим датчиком ударных импульсов, поскольку обычные частоты вибрации находятся значительно ниже резонансной частоты датчика ударных импульсов SPM.

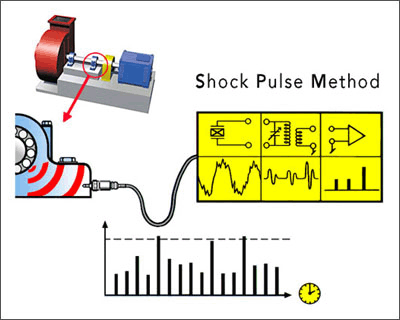

В левом секторе прямоугольника с желтой заливкой на рисунке показан символ датчика ударных импульсов (вверху) и общий вибросигнал (внизу), включающий наложенные на него ударные составляющие, который может быть воспринят датчиком ударных импульсов SPM.

В среднем секторе этого же прямоугольника показан символ фильтра измерительного устройства SPM (вверху) и его выходной сигнал, включающий только ударные составляющие (внизу). Одна ударная волна (один затухающий колебательный процесс) в результате измерения выражается одним ударным импульсом SPM.

В правом секторе того же прямоугольника показан символ усилителя электрического сигнала измерительного устройства SPM (вверху) и его выходной сигнал, представляющий собой последовательность электрических импульсов (внизу). На выходе измерительного устройства выдается последовательность ударных импульсов SPM, выраженная в электрических импульсах и характеризующаяся различной амплитудой и различным порядком следования отдельных импульсов. Амплитуда отдельных импульсов отражает амплитуду фронтов отдельных ударных волн, пришедших на датчик ударных импульсов SPM, а порядок следования импульсов повторяет порядок прихода отдельных ударных волн на датчик.

Ударные волны, приходящие на датчик, могут иметь две частотные характеристики:

• частота собственного колебательного процесса одиночной волны
• частота прихода (повторения) отдельных волн в том случае, когда существует какая-либо закономерность и упорядоченность их возникновения.

В качестве примера можно рассмотреть удары молотком по металлической балке: отдельно существует частота колебательного процесса металла балки после каждого удара, т.е. частота, на которой балка сама «звенит», и отдельно существует частота, с которой производятся удары молотком. Эти две частоты никак между собой не связаны, — частота «звона» балки определяется физическими свойствами металла балки, а также формой и размерами этой балки, в то время как частота произведения ударов определяется тем, у кого в руках молоток.

Также происходит и при измерениях ударных импульсов SPM — частота собственного колебательного процесса отдельной ударной волны, вызванной одним соударением деталей подшипника, составляет 32 кГц, в то время как частота повторения таких ударных воздействий зависит от геометрии и размеров деталей подшипника, скорости его вращения и от особенностей имеющихся дефектов этого подшипника.

Естественно, что на самом деле собственные колебательные процессы отдельной ударной волны, распространяющейся в материале корпуса подшипника, в общем случае могут включать довольно широкий диапазон частот. Однако при разработке метода ударных импульсов SPM было установлено, а последующим многолетним опытом подтверждено, что при измерениях ударных волн от подшипников качения ультразвуковая частота 32 кГц в общем случае является наиболее подходящей «несущей» частотой, как для получения информации о состоянии подшипников, так и для исключения помех от общей вибрации механизмов. На эту частоту и настроена пьезоэлектрическая измерительная система внутри датчика ударных импульсов SPM.

Резонанс собственной внутренней измерительной системы датчика, вызываемый колебательными процессами приходящих на него ударных волн, обеспечивает высокую резонансную чувствительность датчика ударных импульсов SPM, которая в несколько раз превышает чувствительность обычного пьезоэлектрического датчика вибрации, работающего в линейном диапазоне чувствительности.

Учитывая все вышесказанное, частоту 32 кГц можно назвать «несущей частотой», которая имеет отношение только к характеристикам ударных волн, распространяющихся в материалах подшипникового узла и приходящих на датчик ударных импульсов SPM. В последовательности электрических импульсов на выходе измерительного устройства SPM частота 32 кГц отсутствует как таковая и к измеренным уровням ударных импульсов SPM никакого отношения не имеет.

На практике измерения ударных импульсов SPM успешно выполняются даже на подшипниках со скоростью вращения несколько оборотов в минуту.

Чем определяется характер ударных импульсов SPM?

Сигнал от исправного подшипника, воспринятый датчиком ударных импульсов SPM и обработанный измерительным контуром прибора SPM, отражает неравномерности давления и эффективность демпфирования смазочной пленкой взаимодействий деталей подшипника в зоне качения. Если толщина пленки смазки в зоне качения достаточно велика, то уровень ударных импульсов низок и не имеет выраженных пиков.

Суммарная интенсивность ударных импульсов возрастает при уменьшении толщины смазочной пленки между «шероховатыми» металлическими поверхностями деталей подшипника, но выраженные пики при этом отсутствуют. Это объясняется ростом локальных напряжений материалов в зоне контакта тел качения и дорожек.

Появление дефектов деталей подшипника вызывает выраженные пики ударных импульсов, идущие с различными интервалами. При этом характер ударных импульсов существенно отличается от характера сигнала исправного подшипника.

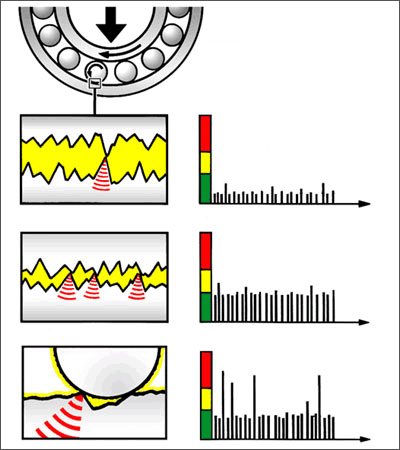

Можно сравнить приведенные здесь типовые характеры ударных импульсов с ездой в автомобиле:

• по ровной асфальтовой дороге
• по неровной грунтовой дороге
• по дороге с колдобинами и выбоинами.

Результаты измерений и оценки ударных импульсов SPM

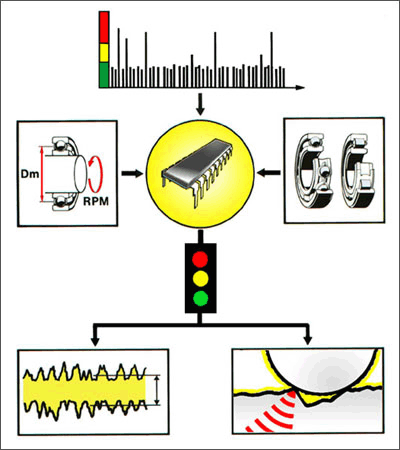

Обработка сигнала ударных импульсов и оценка состояния подшипников на его основе выполняются микропроцессорами измерительных устройств SPM.

Уровень ударных импульсов SPM является функцией скорости вращения подшипника и его геометрических размеров, равно как и функцией его состояния. Для того чтобы нейтрализовать влияние скорости и размеров подшипника на оценку его состояния, следует вводить исходные данные для измерений: диаметр подшипника и скорость его вращения. Для техники измерений LR/HR дополнительно вводится тип подшипника (шариковый, роликовый, сферический, двурядный и т.д.). Все необходимые расчеты затем автоматически производятся измерительными устройствами SPM.

Выходной сигнал измерительного устройства представляет собой чередование малого количества относительно сильных и большого количества относительно слабых импульсов.

Поэтому основными параметрами результатов измерений по методу ударных импульсов SPM являются два уровня одного и того же выходного сигнала:

• уровень малого количества сильных ударных импульсов
• уровень большого количества слабых ударных импульсов.

Значения уровней ударных импульсов выражаются в децибелах — dBsv (decibel shock value = величина удара в децибелах).

Представление состояния оборудования производится в цветовом коде по системе светофора «зеленый, желтый, красный»”.

Дополнительно в качестве параметров оценки результатов измерений могут использоваться специальные расчетные параметры, отражающие состояние подшипника в виде кодов и численных значений.

Причины повышения ударных импульсов SPM

Повышение уровня ударных импульсов SPM в общем случае может быть вызвано:

• любым загрязнением смазки подшипника
• попаданием воды в смазку
• ухудшением эксплуатационных свойств смазки
• повышением рабочей температуры смазки
• высыханием, выдавливанием, замерзанием и т.п. консистентной смазки
• несоответствием применяемой смазки условиям работы подшипника
• повышенной нагрузкой на подшипник
• вибрацией механизма, создающей повышенную нагрузку на подшипник
• излишним отклонением геометрии деталей подшипника от идеальной круглой формы
• неудовлетворительным монтажом подшипника (перекос, перенатяг и т.п.)
• ослаблением посадки подшипника
• помехами, т.е. трущимися или ударяющимися деталями
• шумом зубчатого зацепления (в этом случае ударные импульсы от всех близлежащих подшипников валов данного зубчатого зацепления растут одновременно)
• неисправностями электромагнитной природы
• неудовлетворительной центровкой валов агрегата
• повышенным зазором в подшипнике
• наличием кавитации перекачиваемой среды в насосе
• вибрацией подсоединенных трубопроводов или арматуры, нестабильностью потока перекачиваемой среды
• повреждением подшипника.

Следует особо отметить тот факт, что в большинстве случаев причиной повышенного уровня ударных импульсов SPM является не повреждение самого подшипника, а лишь ухудшение условий его работы, в основном, из-за проблем со смазкой!

Возрастание ударных импульсов SPM дает возможность заблаговременно узнавать об ухудшении условий работы подшипника на очень ранней стадии. Поэтому своевременное принятие надлежащих мер (в большинстве случаев достаточно просто заменить смазку) предотвращает появление механического повреждения подшипника, что, таким образом, существенно увеличивает срок службы подшипника.

Если механическое повреждение подшипника все-таки появилось, то уровень ударных импульсов SPM будет расти, а состояние подшипника по параметрам оценки — ухудшаться. В этом случае следует запланировать и подготовить замену подшипника.

Соотношение между характером ударных импульсов и состоянием подшипников устанавливалось в течение длительной серии экспериментов с подшипниками различных размеров и различных марок при работе в различных условиях смазки и под разными нагрузками. Поэтому измерительные устройства SPM обеспечивают эффективное определение состояния подшипников по результатам измерений ударных импульсов.

Материал предоставлен компанией «SPM Instrument».
